Riset babagan Petungan Star-Sealing lan Aplikasi Mesin Traksi Sinkron Magnet Permanen

Latar mburi

Permanent Magnet Synchronous Motors (PMSMs) digunakake akeh ing industri modern lan urip saben dina amarga kaluwihan efisiensi dhuwur, irit energi, lan linuwih, nggawe peralatan listrik sing disenengi ing pirang-pirang lapangan. Mesin traksi sinkron magnet permanen, liwat teknologi kontrol canggih, ora mung nyedhiyakake gerakan angkat sing lancar nanging uga entuk posisi sing tepat lan proteksi safety mobil elevator. Kanthi kinerja sing apik, dheweke wis dadi komponen utama ing akeh sistem elevator. Nanging, kanthi pangembangan teknologi elevator sing terus-terusan, syarat kinerja kanggo mesin traksi sinkron magnet permanen saya tambah, utamane aplikasi teknologi "star-sealing", sing wis dadi hotspot riset.

Masalah Riset lan Wigati

Evaluasi tradisional torsi lintang-sealing ing mesin traksi sinkron magnet permanen gumantung ing petungan teoretis lan asale saka data sing diukur, sing berjuang kanggo nyathet proses ultra-transient saka sealing lintang lan nonlinearitas medan elektromagnetik, sing nyebabake efisiensi lan akurasi sing kurang. Arus gedhe sing cepet nalika nutup bintang nyebabake risiko demagnetisasi magnet permanen sing ora bisa dibatalake, sing uga angel dievaluasi. Kanthi pangembangan piranti lunak analisis unsur terhingga (FEA), masalah kasebut wis diatasi. Saiki, pitungan teori luwih digunakake kanggo nuntun desain, lan nggabungake karo analisis piranti lunak mbisakake analisis torsi star-sealing sing luwih cepet lan akurat. Makalah iki njupuk mesin traksi sinkron magnet permanen minangka conto kanggo nganakake analisis unsur terhingga babagan kahanan operasi segel bintang. Pasinaon kasebut ora mung mbantu nambah sistem teoretis mesin traksi sinkron magnet permanen nanging uga menehi dhukungan sing kuat kanggo ningkatake kinerja safety elevator lan ngoptimalake kinerja.

Aplikasi Analisis Unsur Finite ing Petungan Star-Sealing

Kanggo verifikasi akurasi asil simulasi, mesin traksi kanthi data tes sing wis ana dipilih, kanthi kecepatan 159 rpm. Torsi lintang-sealing status stabil sing diukur lan arus belitan ing kecepatan sing beda-beda kaya ing ngisor iki. Torsi star-sealing tekan maksimum ing 12 rpm.

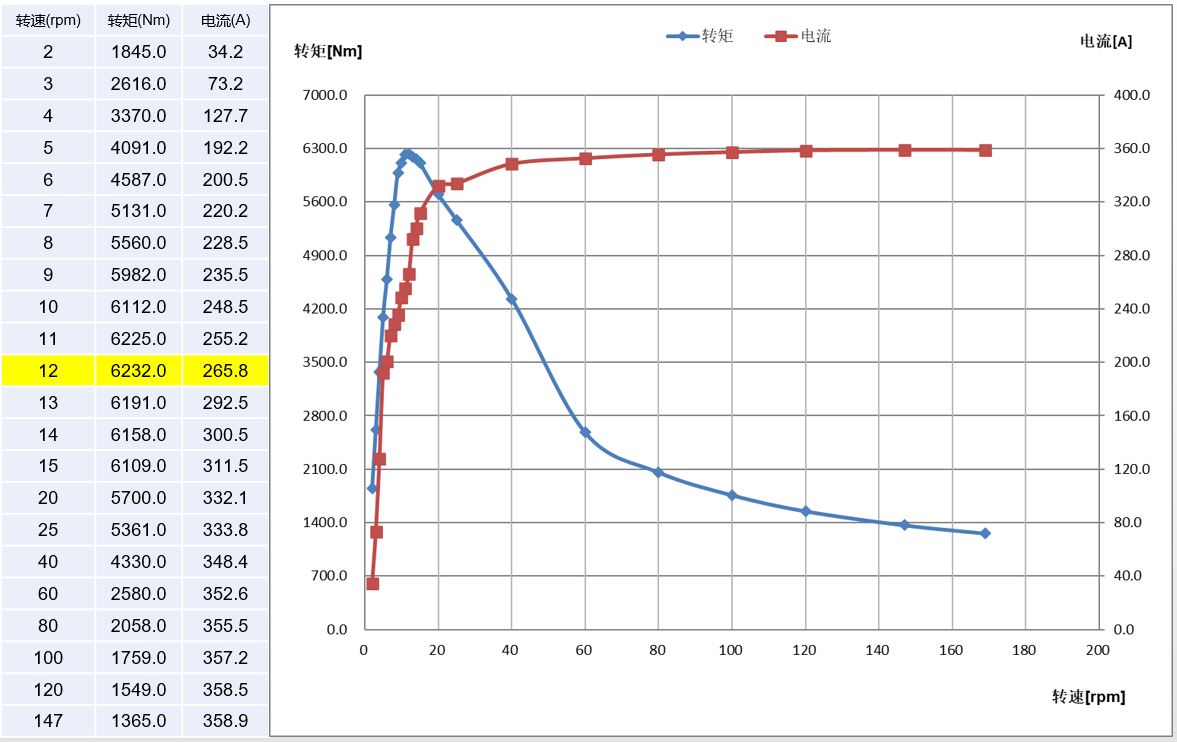

Gambar 1: Data Diukur saka Star-Sealing

Sabanjure, analisis unsur terhingga saka mesin traksi iki ditindakake nggunakake piranti lunak Maxwell. Kaping pisanan, model geometris mesin traksi ditetepake, lan sifat materi lan kondisi wates sing cocog wis disetel. Banjur, kanthi ngrampungake persamaan medan elektromagnetik, kurva saiki domain wektu, kurva torsi, lan negara demagnetisasi magnet permanen ing wektu sing beda-beda. Konsistensi antarane asil simulasi lan data sing diukur diverifikasi.

Panyiapan model unsur terhingga mesin traksi minangka dhasar kanggo analisis elektromagnetik lan ora bakal dijlentrehake ing kene. Ditegesake manawa setelan materi motor kudu cocog karo panggunaan nyata; considering analisis demagnetization sakteruse saka wesi sembrani permanen, kurva B-H nonlinear kudu digunakake kanggo wesi sembrani permanen. Makalah iki fokus ing carane ngleksanakake simulasi star-sealing lan demagnetization saka mesin doyo tarik ing Maxwell. Star-sealing ing piranti lunak diwujudake liwat sirkuit eksternal, kanthi konfigurasi sirkuit tartamtu sing ditampilake ing gambar ing ngisor iki. Windings stator telung fase saka mesin traksi dilambangake minangka LPhaseA / B / C ing sirkuit. Kanggo simulasi dadakan short-circuit star-sealing saka telung phase nduwurke tumpukan, modul podo (kapérang saka sumber saiki lan ngalih saiki-kontrol) disambungake ing seri karo saben phase nduwurke tumpukan sirkuit. Kaping pisanan, saklar sing dikontrol saiki mbukak, lan sumber saiki telung fase nyedhiyakake daya menyang gulungan. Ing wektu sing ditemtokake, saklar sing dikontrol saiki ditutup, nyepetake sumber arus telu fase lan nyepetake gulungan telung fase, mlebu ing negara penyegelan bintang sirkuit cendhak.

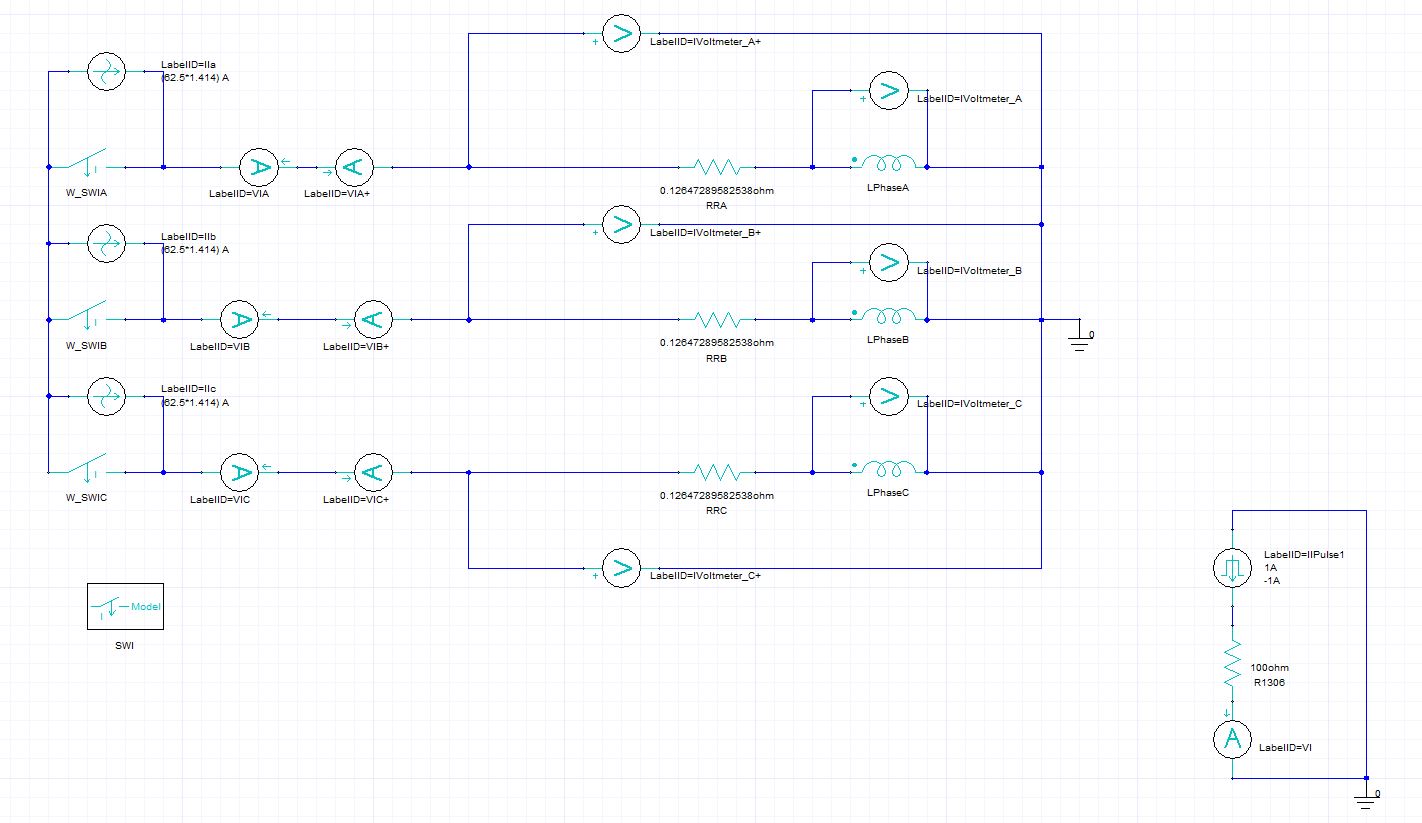

Gambar 2: Desain Sirkuit Star-Sealing

Torsi penyegel bintang maksimum sing diukur saka mesin traksi cocog karo kacepetan 12 rpm. Sajrone simulasi, kacepetan diparameterake minangka 10 rpm, 12 rpm, lan 14 rpm kanggo selaras karo kacepetan sing diukur. Babagan wektu mandeg simulasi, ngelingi arus puteran luwih stabil kanthi kecepatan sing luwih murah, mung 2-3 siklus listrik sing disetel. Saka asil kurva wektu-domain, bisa ditemtokake manawa torsi penyegelan bintang sing diwilang lan arus belitan wis stabil. Simulasi nuduhake yen torsi star-sealing stabil ing 12 rpm paling gedhe, ing 5885,3 Nm, yaiku 5,6% luwih murah tinimbang nilai sing diukur. Saiki nduwurke tumpukan diukur ana 265,8 A, lan saiki simulasi ana 251,8 A, karo Nilai simulasi uga 5,6% luwih murah tinimbang Nilai diukur, ketemu syarat akurasi desain.

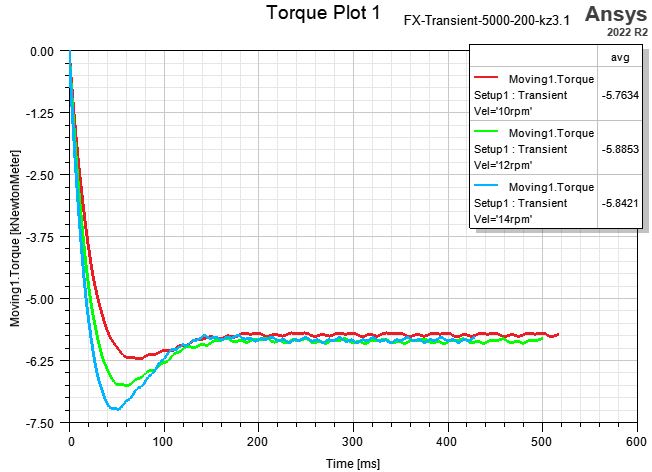

Gambar 3: Puncak Star-Sealing Torsi lan Winding Current

Mesin traksi minangka peralatan khusus sing penting kanggo safety, lan demagnetisasi magnet permanen minangka salah sawijining faktor utama sing mengaruhi kinerja lan linuwih. Demagnetisasi sing ora bisa dibatalake ngluwihi standar ora diidini. Ing makalah iki, piranti lunak Ansys Maxwell digunakake kanggo simulasi karakteristik demagnetization saka wesi sembrani permanen ing kothak Magnetik mbalikke mlebu dening arus short-circuit ing negara star-sealing. Saka gaya saiki nduwurke tumpukan, puncak saiki ngluwihi 1000 A ing wayahe star-sealing lan stabil sawise 6 siklus electrical. Tingkat demagnetization ing piranti lunak Maxwell nggambarake rasio magnetisme residual saka magnet permanen sawise cahya menyang lapangan demagnetizing menyang magnetisme residual asli; nilai 1 nuduhake ora demagnetization, lan 0 nuduhake demagnetization lengkap. Saka kurva demagnetisasi lan peta kontur, tingkat demagnetisasi magnet permanen yaiku 1, tanpa demagnetisasi sing diamati, ngonfirmasi yen mesin traksi simulasi memenuhi syarat linuwih.

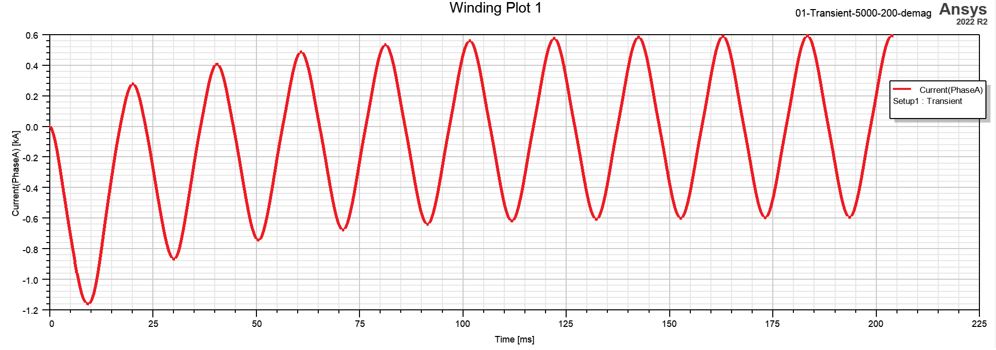

Gambar 4: Kurva Wektu-Domain saka Arus Winding ing Star-Sealing ing Rated Speed

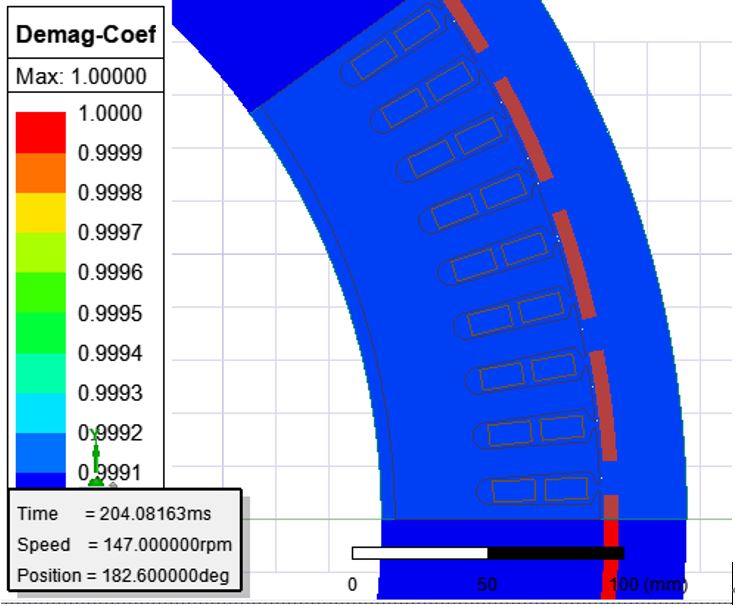

Gambar 5: Kurva Tingkat Demagnetisasi lan Peta Kontur Demagnetisasi Magnet Permanen

Deepening lan Outlook

Liwat simulasi lan pangukuran, torsi penyegelan bintang mesin traksi lan risiko demagnetisasi magnet permanen bisa dikontrol kanthi efektif, nyedhiyakake dhukungan sing kuat kanggo optimalisasi kinerja lan njamin operasi sing aman lan umur dawa mesin traksi. Makalah iki ora mung nylidiki pitungan torsi star-sealing lan demagnetization ing magnet permanen mesin doyo tarik sinkron nanging uga banget dipun promosiaken dandan saka elevator safety lan Optimization kinerja. Kita ngarepake kemajuan teknologi lan terobosan inovatif ing lapangan iki liwat kerjasama lan ijol-ijolan interdisipliner. Kita uga nelpon luwih akeh peneliti lan praktisi kanggo fokus ing lapangan iki, nyumbang kawicaksanan lan upaya kanggo ningkatake kinerja mesin traksi sinkron magnet permanen lan njamin operasi lift sing aman.
