Break Through Industry Testing Bottlenecks karo Sistem Analisis Gelombang FFT sing Dikembangake sacara Mandiri

Ing lapangan tes kinerja mesin traksi, cara konvensional utamane kalebu tes geter, tes swara, lan sapiturute. Sawise refinement ekstensif, NIDEC Elevator Motor Team wis independen ngembangaken sistem analisis gelombang FFT adhedhasar prinsip gaya elektromotif mburi mesin doyo tarik - tanpa perlu kanggo sensor external Komplek, iku bisa generate gelombang sinus mung liwat konversi sinyal, nyediakake solusi sing luwih efisien lan akurat kanggo testing mesin traksi.

Algoritma Multiple kanggo Nguatake Garis Pertahanan Deteksi Fault

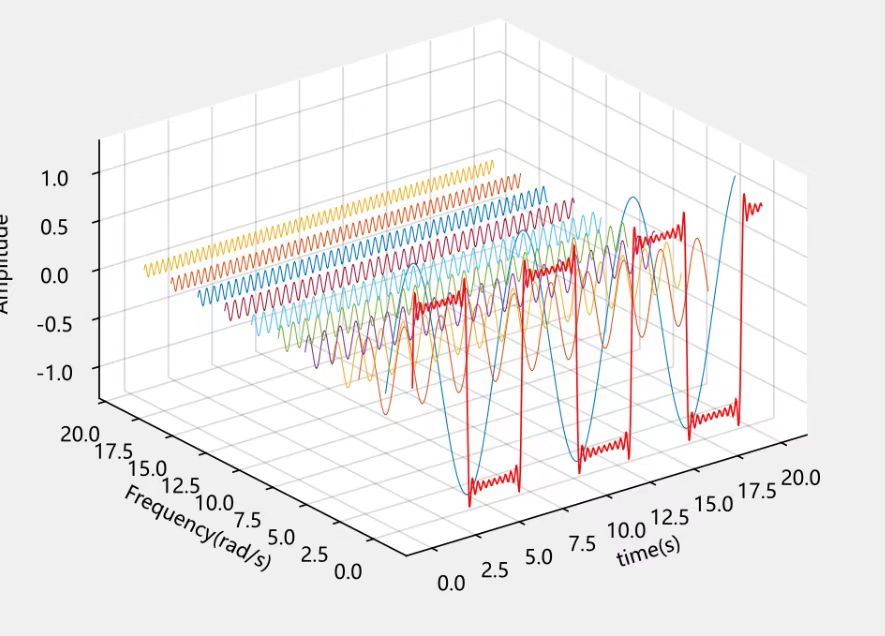

Algoritma Fast Fourier Transform (FFT), inti saka alat analisis NVH, minangka alat klasik kanggo deteksi kesalahan. Bisa kanthi akurat ngonversi sinyal domain wektu saka gaya elektromotif sing diklumpukake sajrone operasi motor dadi sinyal domain frekuensi. Ing operasi nyata saka motor sinkron magnet permanen, bentet kayata misalignment, mbalikke pasting, lan nutup kerugian nempel saka wesi sembrani permanen bakal dibayangke ing owah-owahan subtle ing gaya elektromotif mlebu, kang bakal generate sinyal abnormal ing frekuensi tartamtu. Kanthi kemampuan analisis sinyal sing kuat, algoritma FFT bisa nangkep owah-owahan subtle kasebut lan menehi pitunjuk penting kanggo diagnosis kesalahan.

Dual Core saka NIDEC Elevator Motor Testing Solution

Inti Hardware: Kertu Akuisisi Data Tingkat Sampling Tinggi

Kanggo ngindhari "distorsi" sinyal, kita milih kertu akuisisi data kanthi tingkat sampling dhuwur lan resolusi dhuwur minangka dhasar hardware. Bisa nyata-wektu nangkep owah-owahan voltase cilik saka gaya elektromotif bali sak operasi motor, Ngonversi sinyal analog menyang sinyal digital tepat, lan nyedhiyani "data mentah kualitas dhuwur" kanggo analisis sakteruse.

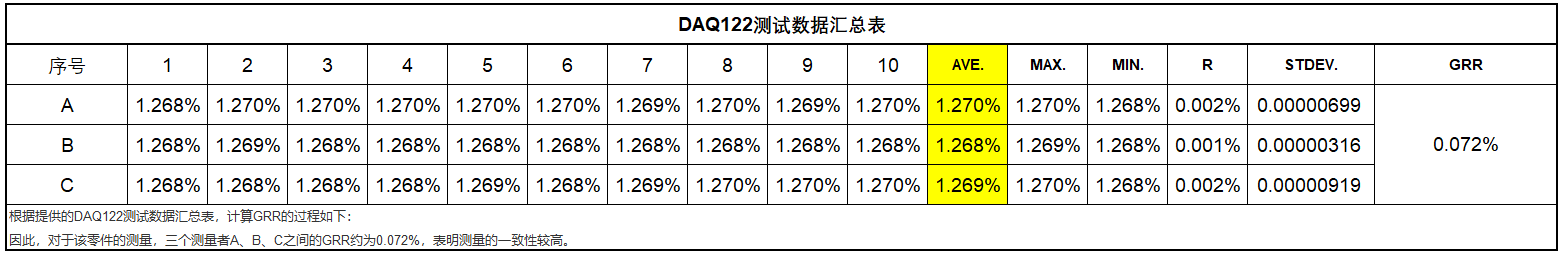

Kanggo mesthekake yen kertu akuisisi data sing dipilih memenuhi syarat, tim ME nguji. Analisis nuduhake yen kertu akuisisi data sing dipilih nduweni stabilitas sing apik, kanthi GRR kira-kira 0,072% ing antarane telung pengukur A, B, lan C.

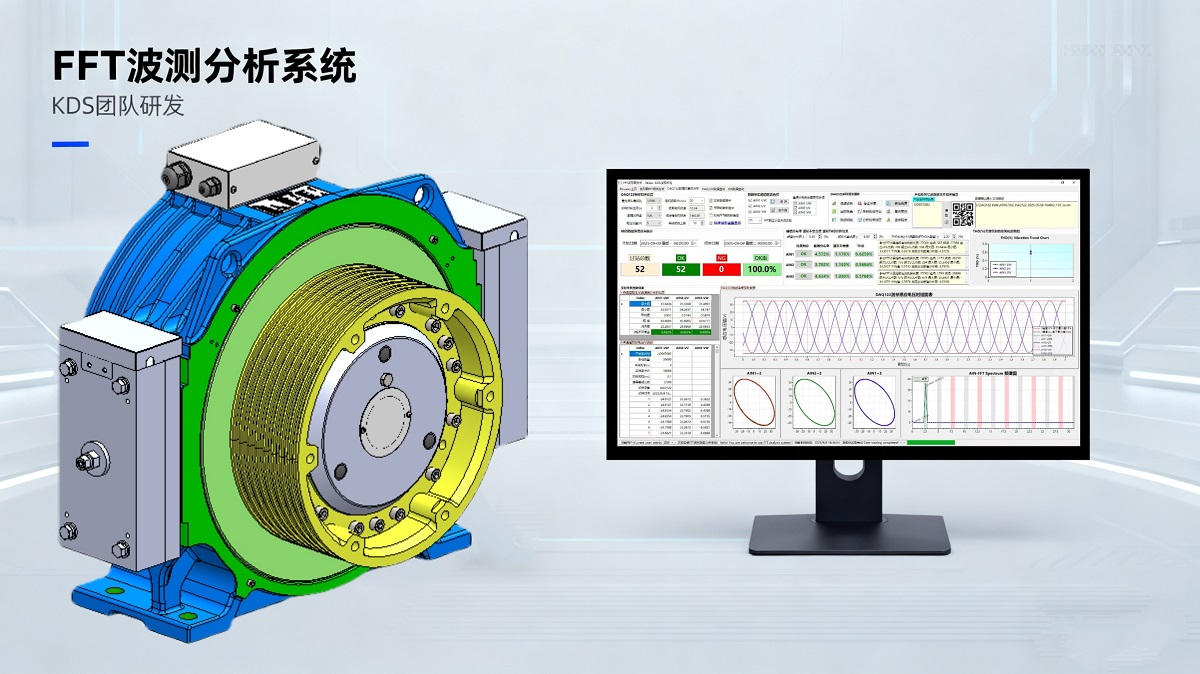

Inti Piranti Lunak: Sistem Analisis Gelombang FFT sing Dikembangake sacara mandiri

Kauntungan inti saka sistem iki yaiku ngowahi "data profesional" dadi asil tes "katon, bisa dianalisis, lan bisa digunakake". Telung fungsi inti nyakup analisis dimensi lengkap saka domain wektu menyang domain frekuensi:

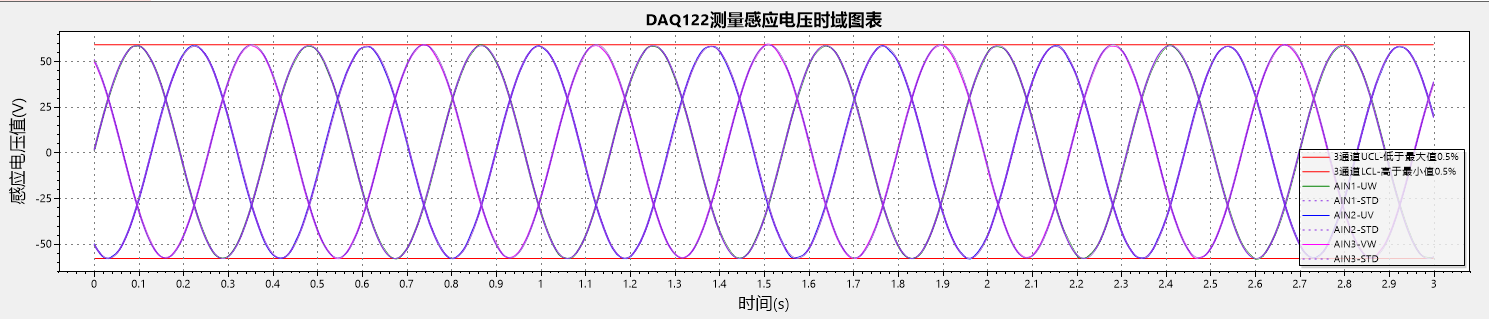

• Induced Voltage Time-Domain Chart: Real-time nampilake kurva pangowahan sinyal voltase liwat wektu, intuisi nuduhake fluktuasi voltase lan puncak kedadean simpul, nggawe owah-owahan sinyal cepet ing Mirit;

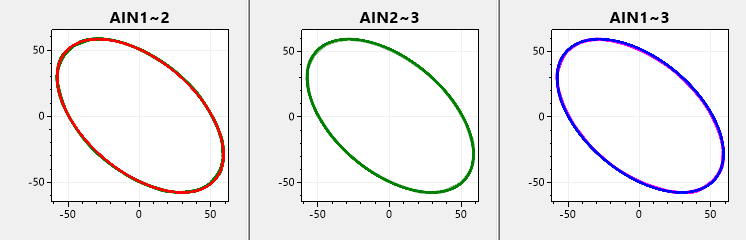

• Analisis Figure Lissajous: Ngasilake tokoh Lissajous liwat hubungan fase sinyal sing beda-beda, kanthi cepet ngadili stabilitas operasional mesin traksi, lan ngenali panyimpangan fase sing ora normal kanthi cepet;

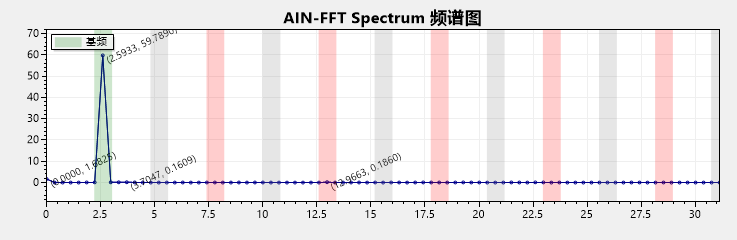

• Analisis Spektrum sing jero: Ngonversi sinyal domain wektu dadi data domain frekuensi, kanthi jelas nuduhake proporsi saben komponen frekuensi, lan gampang nemokake masalah potensial kayata gangguan harmonik.

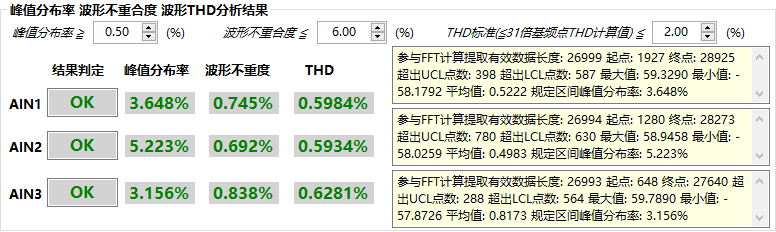

Ngluwihi "ndeleng data", sistem luwih fokus ing "ngirim asil". Telung indikator tes kunci njaga kinerja mesin traksi:

1. Rate Distribusi Puncak: Ngetung distribusi puncak voltase, ngadili manawa puncak ana ing jarak sing cukup, lan ngindhari mundhut motor sing disebabake dening puncak sing ora normal;

2. Gelombang Non-Kebetulan Degree: Mbandhingake prabédan antarane gelombang nyata lan gelombang sinus standar, quantifies gelombang distorsi, lan menehi basis pas kanggo motor commissioning;

3. Waveform THD Analysis: Ngetung total distorsi harmonik, intuisi nggambarake impact harmonics ing gelombang voltase, lan mbantu ngoptimalake kualitas produk mesin traksi.

Tampilan Prestasi

Liwat sistem analisis gelombang FFT sing dikembangake kanthi mandiri, tes multi-dimensi kinerja NVH motor wis ditindakake, kanthi signifikan nyuda masalah kualitas produk lan njamin kualitas motor sadurunge dikirim. Wiwit Desember 2024 nganti saiki, kira-kira puluhan ewu motor wis diuji, kanthi asil pertama-pass motor sing diuji tetep luwih saka 99,5%. Pengumpulan lan analisis data kasebut kanthi lengkap nuduhake linuwih kualitas motor elevator NIDEC lan pentinge ngembangake piranti lunak uji coba kinerja FFT motor iki.

Pungkasan, saka interpretasi prinsip NVH, introduksi inovasi, akuisisi data kanthi kacepetan dhuwur, analisis parameter multi-dimensi nganti tes produk massal skala lengkap, sistem analisis gelombang FFT iki ngilangi watesan tes tradisional. Apa kanggo pengawasan kualitas pabrik motor, operasi saben dina lan ngawasi pangopènan, utawa diagnosa fault, bisa nyedhiyani support testing rinci lan lengkap, nyuntikaken momentum anyar menyang testing efisien, aman, lan dipercaya saka kinerja motor ing industri mesin traksi elevator!
